脫漆劑是由芳香族化合物,高溶解力溶劑配合而成液體，具有極強的溶解漆膜的能力，脫漆劑速度快，效率高，可去除的涂層種類范圍較寬，適用于醇酸、硝基、聚脲醛橡膠型乙烯、環氧、聚酯、聚氨酯等各種油漆，外墻涂料，粉末噴涂，涂層的脫除，去漆能力極強本品與國外同類產品相比，脫漆效果相同，脫漆時間可節省20%左右。

　　脫漆劑的分類：

　　脫漆劑分為酸性脫漆劑、堿性脫漆劑、中性脫漆劑脫漆劑：又名褪漆劑、洗漆劑或去漆劑，由氯代烴、酮、酯、醇、苯系物等溶劑混合而成。利用溶劑對覆蓋物具有滲透溶脹作用，能有效去除各種基材表面油漆、涂層等。

　　促進劑機理及影響：硫化促進劑簡稱促進劑。能促進硫化作用的物質。可縮短橡膠的硫化時間或降低硫化溫度，減少硫化劑用量及提高橡膠的物理機械性能等。可分為無機促進劑與有機促進劑兩大類。無機促進劑中，除 氧化鋅 、氧化鎂、氧化鉛等少量使用外，其余主要用作助促進劑。使用的大都是有機促進劑。種類繁多。硫化促進劑中有的帶苦味（如硫化促進劑M），有的使制品變色（如 硫化促進劑D），有的有硫化作用（如 硫化促進劑TT），有的兼具防老作用或塑解作用（如硫化促進劑M）等。

　　作用速度：根據作用的速度，可分為慢速、中速、中超速、超速、超超速等促進劑。此外，還有后效性促進劑等。主要是含氮和含硫的有機化合物，有醛胺類（如 硫化促進劑H）、胍類（如硫化促進劑D）、秋蘭姆類（如硫化促進劑TT）、噻唑類（如硫化促進劑M）、二硫代氨基甲酸鹽類（如 硫化促進劑ZDMC）、黃原酸鹽類（如硫化促進劑ZBX）、硫脲類（如 硫化促進劑NA-22）、次磺酰胺類（如 硫化促進劑CZ）等。一般根據具體情況單獨或混合使用。

　　促進劑能與主溶劑結合產生協同效應，增大脫漆劑在有機涂層中的擴散速率，提高漆膜的溶脹、起皺能力，從而提高脫漆效率。為有效控制鍍錫鋼板的腐蝕程度，本試驗分別選取酸度較小的乳酸、檸檬酸，及乙二胺、乙醇胺這2種堿性溶劑作為脫漆劑的促進劑。脫漆劑其他組分保持不變，溫度恒定為60℃，試驗結果見圖1。

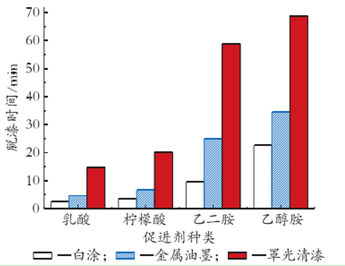

　　圖1不同促進劑對脫漆效率的影響

　　由圖1可知，酸性促進劑對脫漆劑脫漆效率的促進作用明顯高于堿性脫漆劑，這是因為有機酸能催化醋鍵、醚鍵發生水解反應，促使有機涂層中分子鏈斷鍵和降解，從而加大漆膜的通透性，提高脫漆劑脫除效率。乳酸相對分子質量小，滲透能力強，與主溶劑、表面活性劑等互溶性好，從而促進主溶劑快速滲透到漆膜中間，破壞漆膜與樣板間的作用力，加快脫漆劑的脫漆速率。檸檬酸的脫漆效率與乳酸接近，但由于檸檬酸為固態，常溫時在脫漆劑中的溶解度較低，通過加熱攪拌才能完全溶解，且低溫時又會析出部分晶體，因此制約了脫漆劑的使用。乙二胺氣化產生白煙，并有刺鼻氣味，實驗安全系數低。乙醇胺脫漆時間過長。綜上所述，選取乳酸作為脫漆劑的促進劑。
